Panduan praktis untuk teknisi lapangan, admin jaringan, dan pemilik RT RW Net yang ingin memastikan kualitas serat optik sejak instalasi hingga serah terima pekerjaan.
Pendahuluan
Cara melakukan pengujian kabel fiber optik yang benar adalah kunci agar jaringan bekerja stabil dan efisien. Pengujian yang rapi membantu Anda menemukan sumber redaman, memastikan sambungan presisi, serta menghindari gangguan di kemudian hari. Artikel ini menyajikan langkah lengkap yang mudah diikuti beserta tips lapangan agar hasil uji konsisten dan dapat dipercaya.
Tujuan dan manfaat pengujian
- Memverifikasi kualitas instalasi dan sambungan agar sesuai spesifikasi.
- Mendeteksi dini masalah seperti konektor kotor, tikungan tajam, atau sambungan kurang presisi.
- Menetapkan baseline performa untuk pemeliharaan berkala dan evaluasi gangguan.
- Membuktikan kepatuhan terhadap standar dan persyaratan proyek.
Alat pengujian yang wajib disiapkan

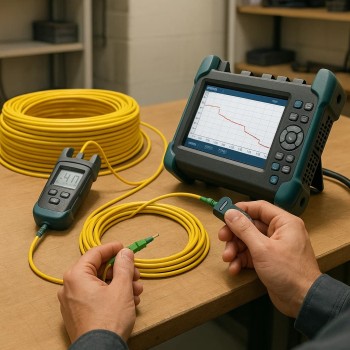

Optical power meter dan light source
Pasangan alat ini mengukur total redaman jalur end to end pada panjang gelombang umum seperti 1310 nm dan 1550 nm. Hasilnya menjadi acuan sederhana untuk menilai apakah link memenuhi batas spesifikasi.

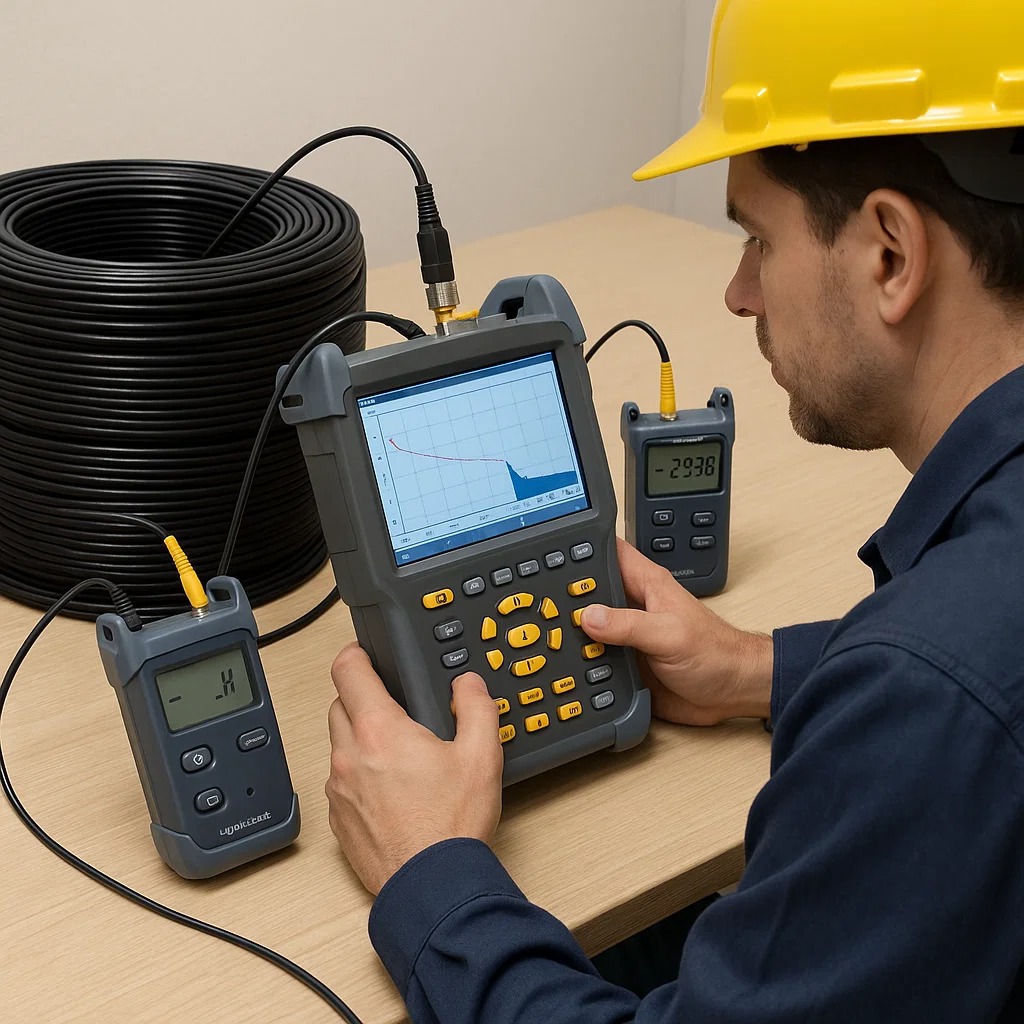

Optical time domain reflectometer
OTDR memetakan profil redaman sepanjang rute serta menandai event seperti splice, konektor, dan patahan. Grafik membantu Anda menemukan lokasi tepat masalah tanpa membongkar seluruh jalur.
Inspection microscope dan pembersih konektor
Mikroskop inspeksi memastikan ferule bersih dari debu atau minyak. Gunakan tisu bebas serat dan alkohol isopropil 99 persen untuk membersihkan sebelum koneksi dilakukan.
Standar nilai acuan yang perlu diketahui
Untuk serat singlemode modern, nilai redaman serat tipikal yang sering dipakai sebagai acuan perhitungan berada di sekitar 0,35 dB per km pada 1310 nm dan 0,20 sampai 0,25 dB per km pada 1550 nm. Sambungan fusion biasanya berada di kisaran 0,05 sampai 0,10 dB per titik, sedangkan pasangan konektor sering dihitung sekitar 0,5 dB tergantung kualitas dan kebersihan.
Gunakan angka konservatif saat menghitung anggaran daya agar tersedia margin yang cukup untuk penuaan komponen dan variasi lingkungan.
Langkah pengujian kabel fiber optik
Persiapan dan keselamatan kerja
- Pastikan rute teridentifikasi dengan baik dan sisi pemancar tidak aktif saat persiapan.
- Bersihkan semua konektor dengan tisu bebas serat dan alkohol isopropil 99 persen.
- Gunakan pelindung mata saat bekerja di dekat sumber laser dan jangan menatap ujung serat.
Pengujian insertion loss dengan power meter
- Hubungkan light source pada satu ujung serat dan atur panjang gelombang uji.
- Sambungkan power meter pada ujung lain menggunakan patch cord referensi berkualitas.
- Catat hasil dB lalu bandingkan dengan anggaran daya yang telah dihitung.
Ulangi untuk dua arah agar hasil lebih representatif terutama pada rute panjang.
Pengujian dan pemetaan jalur dengan OTDR
- Siapkan launch cable dan receive cable untuk mengurangi pengaruh dead zone di awal dan akhir.
- Pilih panjang gelombang uji 1310 nm dan 1550 nm untuk melihat perbedaan perilaku redaman.
- Jalankan pengukuran lalu identifikasi event yang memiliki loss atau refleksi di atas batas.
Dokumentasikan trace sebagai baseline dan simpan bersama data proyek untuk audit di masa depan.
Validasi akhir dan pelaporan
- Kompilasi hasil power meter dan OTDR dalam format tabel dengan nomor port, titik sambungan, dan nilai loss.
- Bandingkan semua nilai dengan standar internal dan spesifikasi kontrak.
- Tandai rute yang perlu perbaikan lalu jadwalkan tindakan korektif.
Interpretasi hasil dan troubleshooting cepat
- Loss total melampaui anggaran periksa konektor dan sambungan yang baru dikerjakan lalu tes ulang.
- Lonjakan event pada trace OTDR kemungkinan sambungan tidak presisi atau konektor kotor di titik tersebut.
- Perbedaan signifikan antar gelombang indikasi bending atau rute ketat yang sensitif pada 1550 nm.
- Refleksi tinggi cek kembali konektor APC vs UPC dan kualitas permukaan ferule.
Studi kasus ringkas
Sebuah rute FTTH 8 km menunjukkan keluhan putus sambungan saat hujan. Hasil OTDR menampilkan event dengan loss 1,1 dB pada salah satu closure. Setelah dilakukan re splice menggunakan fusion dan penataan ulang tray agar radius tikung lebih lega, hasil uji turun menjadi 0,08 dB di titik yang sama dan rute kembali stabil.
Checklist sebelum serah terima pekerjaan
- Semua konektor telah dibersihkan dan diperiksa dengan mikroskop.
- Hasil uji power meter memenuhi anggaran daya di dua panjang gelombang.
- Trace OTDR dua arah tersimpan lengkap beserta anotasi event.

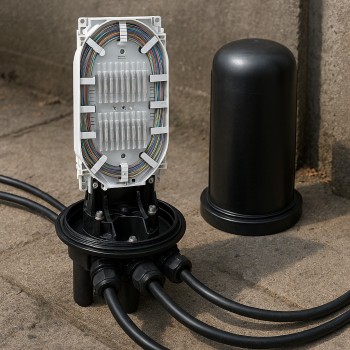

- Semua sambungan terlindungi sleeve dan tersusun rapi di splice tray.
- Laporan pengujian terdokumentasi dengan nomor core, port, dan lokasi fisik.
FAQ
Seberapa sering pengujian perlu dilakukan
Lakukan saat commissioning untuk membuat baseline, setelah pekerjaan perbaikan, dan ketika ada indikasi gangguan layanan agar tren kualitas dapat dipantau.
Apakah OTDR wajib untuk semua proyek
Untuk rute menengah hingga panjang dan proyek profesional, OTDR sangat dianjurkan karena membantu menemukan lokasi masalah. Untuk instalasi kecil, power meter tetap diperlukan sebagai verifikasi akhir.
Mengapa perlu menguji di dua panjang gelombang
Pengujian di 1310 nm dan 1550 nm memberi gambaran menyeluruh karena karakter redaman dan sensitivitas terhadap bending bisa berbeda pada tiap gelombang.
Berapa nilai loss yang dianggap baik untuk satu sambungan fusion
Umumnya di kisaran 0,05 sampai 0,10 dB per titik jika peralatan dan prosedur dilakukan dengan benar.
Bagaimana menghindari hasil pengukuran yang tidak konsisten
Gunakan patch cord referensi berkualitas, bersihkan konektor, lakukan pengujian dua arah, dan kalibrasi alat sesuai rekomendasi pabrikan.
Dengan mengikuti langkah pada panduan ini, Anda dapat memastikan pengujian kabel fiber optik dilakukan secara konsisten dan akurat. Dokumentasikan setiap hasil, jaga kebersihan konektor, dan jadikan pengujian dua arah sebagai standar kerja agar jaringan tetap stabil dalam jangka panjang. Mulailah menerapkan checklist di proyek berikutnya untuk meminimalkan gangguan dan mempercepat proses serah terima.
